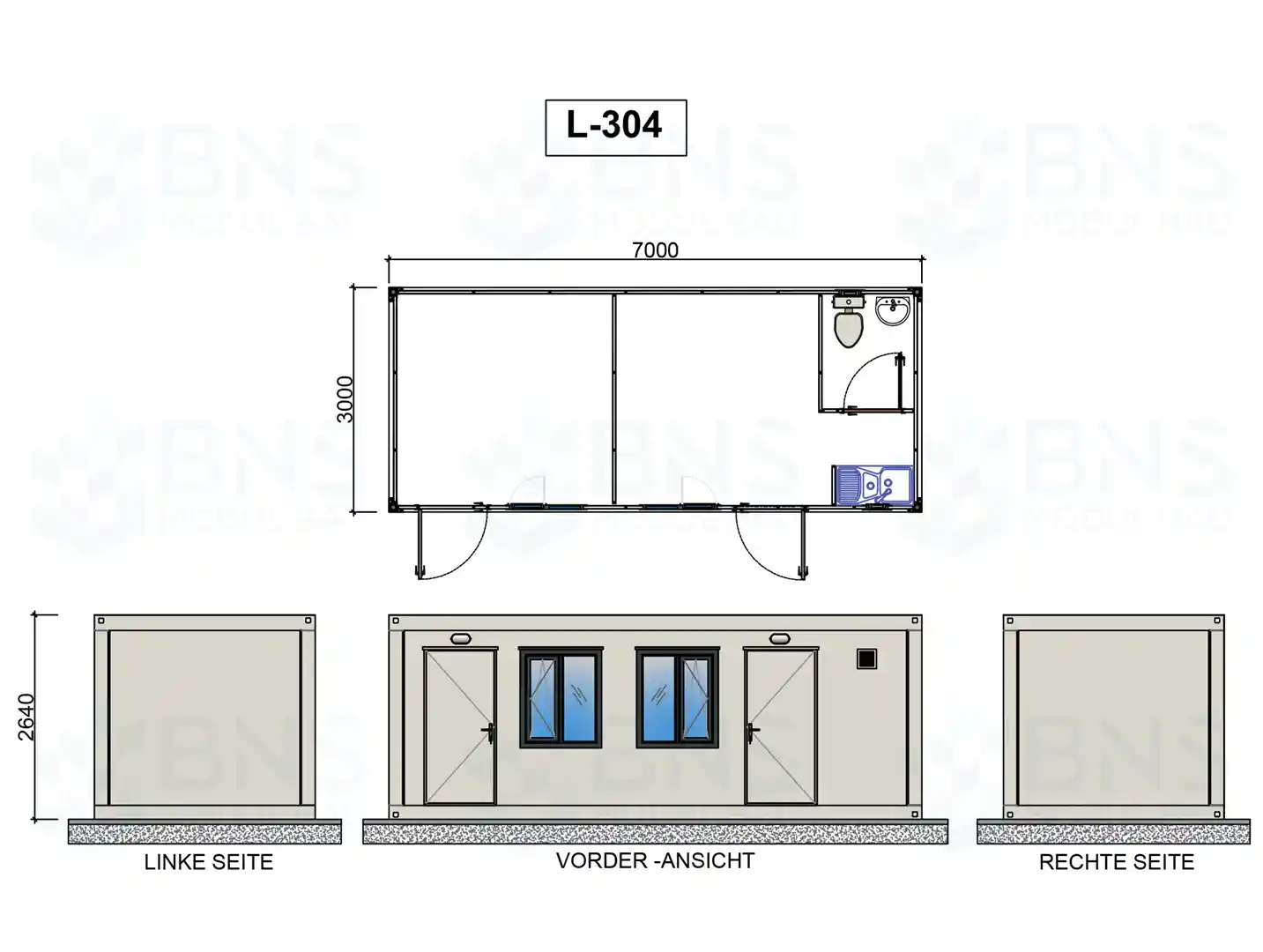

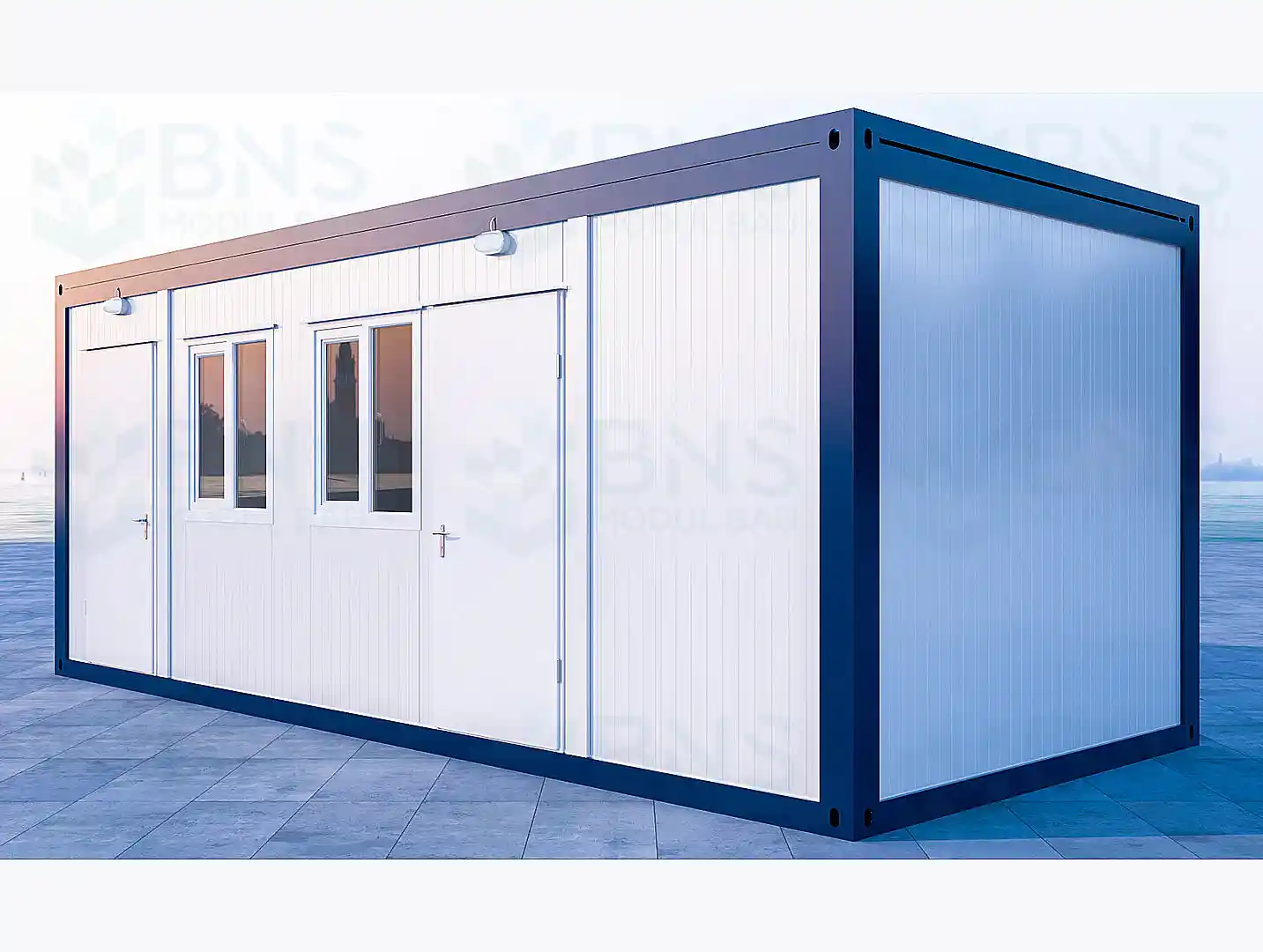

L-Serie 300x700
| TECHNISCHE DETAILS DES CONTAINERMODULS | |
| PRODUKTDIMENSIONEN | Es können Behälter bis zu 12 m in den gewünschten Abmessungen hergestellt werden. (Alle Abmessungen können die folgende Toleranz von ±50 mm haben). |
| METALLKONSTRUKTIONSTEILE | 275 g verzinktes Blech, st. 37 |
| ZEMENTGEBUNDENE SPANPLATTEN | EN 634-2 |
| ALLGEMEINE DETAILS | |
| SEISMISCHE KONDITIONEN | 1. Grad |
| KLIMABEDINGUNGEN | Klimazone 3. Grades |
| SCHNEE- UND REGENBELASTUNG | 80 kg/m2 |
| WINDBELASTUNG | 80 km/h (vorausgesetzt, das Produkt ist am Boden befestigt) |
| EXPANDIERTES POLYSTYROL |
DIN EN 13163 Polyurethan 40 mm |
| ÄUßERE WAND LEITFÄHIGKEIT |
0,46 W/m2K |
| DACH-LEITFÄHIGKEIT |
0,26 W/m2K |
| BODEN-LEITFÄHIGKEIT | 1,24 W/m2K |
| BODENTRAGFÄHIGKEIT | 200 kg/m2 |
| BODEN |
|
| KONSTRUKTION |
Es wird eine verzinkte Profilkombination Konstruktion verwendet. Das Produkt muss auf einer ebenen und stabilen Oberfläche aufgestellt werden. |
|---|---|
| BODENBELAG |
2 mm starkes PVC-Mineflo wird auf 14 mm starken zementgebundenen Spanplatten verwendet. |
| WAND |
|
| KONSTRUKTION |
Speziell geformte Polyurethan (PU)-Sandwichplatte oder (EPS)-Platte. |
| AUSSENBESCHICHTUNG |
Äußere Oberflächenbeschichtungen sind mit elektrostatischer Farbe RAL 9002 lackiert. |
| INNERE OBERFLÄCHENBESCHICHTUNG | Die Innenbeschichtungen sind mit elektrostatischer Farbe RAL 9002 lackiert. |
| WAND-ISOLIERUNG | Es wird aus 40 mm dickem Polyurethanschaum (PU) der Klasse B2 hergestellt, feuerbeständig, vollständig wärmeisoliert, gesunde und sichere Materialien. |
| DACH |
|
| DACHSYSTEM | Dachsystem ist speziell geformtes 40 mm PU. |
| DACHDÄMMUNG | Brandverhalten nach TS EN 13501-1B-s2; d0 für PUR-Dämmplatten. |
| AUSSENBESCHICHTUNG | Elektrostatisch lackiertes Stahlblech RAL 9002 Außenoberflächenbeschichtung. |
| INNERE OBERFLÄCHENBESCHICHTUNG | Innenbeschichtung aus elektrostatisch lackiertem Stahlblech RAL 9002. |
| TÜREN |
|
| EINGANGSTÜR | 40 mm Sandwichplatte mit Metallrahmen und speziellen metallverstärkten Polyurethan (PU)-Profilen mit Dichtung. |
| INNENTÜR | Elektrostatisch verzinkter und lackierter Metallschrank, montiert an amerikanischer Tür. |
| FENSTER |
|
| FENSTER |
100 x 1200 mm PVC-Fenster. Es ist das einzige, das 90 öffnen kann Grad. |
| SCHWELLE |
Auf der Innenseite der Fenster wird eine PVC-Tischlerei verwendet. |
| GLAS | Es wird doppelt verglastes Glas verwendet. |
| MALEN | |
| AUSSEN UND INNEN | RAL 9002 Acrylfarbe |
| METALLTEILE | RAL 9002 Acrylfarbe |
| ELEKTROINSTALLATION | |
| TYP | Aufputz und Unterputz. |
| KABEL |
3x2,5 für Steckdosen und 2x1,5 mm Kabel zertifiziert vom Institut für CE, NYM, für Beleuchtung. |
| BELEUCHTUNG |
Es werden CE-zertifizierte Lampen verwendet. |
| STECKDOSE UND LICHTSCHALTER |
Jedes Zimmer ist mit Steckdosen und Lichtschaltern ausgestattet. |
| WASSERINSTALLATION | |
| WASSERZIRKULATION |
Auf Wandfläche |
| KONSTRUKTION |
Es wird Acrylnitril-Butadien-Styrol-Copolymer verwendet. |
| WC | Es werden CE-zertifizierte Keramikprodukte verwendet. |
| DUSCHTRAT | Es werden CE-zertifizierte Produkte auf Acrylbasis verwendet. |
| WASCHBECKEN |
Es werden CE-zertifizierte Produkte verwendet |
| WASSERVERSORGUNG ROHR | Es werden PPRC-gekennzeichnete CE-zertifizierte Materialien verwendet. |
| ABLAUFROHR | Es werden CE-zertifizierte PVC-Materialien verwendet. |
| ZUBEHÖR | Spiegel, Seifenspender usw. Es werden CE-zertifizierte Materialien verwendet. |
| WC-DUSCHKABINE | |
| BELÜFTUNG |
Für die Belüftung von Dusche und WC wird eine Öffnung von 210 mm x 250 mm verwendet. Im Korridor befinden sich 600 mm x 400 mm große Doppelseitenfenster an gegenüberliegenden Seitenwänden. |
| BODENBELÄGE | Der Boden der Dusche ist komplett mit PVC bedeckt. |
| NASSE BODENTÜREN | Für die Toilette werden 800 mm Türen verwendet, die sich nach außen öffnen. |
| BELEUCHTUNG | Im Flur eine Feuchtraumleuchte mit einer Fassung von 2x18 |
| LIEFERUNG |
|
| Der Transport erfolgt mit speziell konstruierten Klemmen und Säulen. | |
BNS Modul Bau behält sich das Recht vor, alle technischen Daten zu ändern. Kann je nach Projekt oder Bedarf variieren.
Es wird durch Abdecken von PU-Sandwichplatten auf dem Hauptkörper erhalten, die alle aus Profilen aus rostfreiem verzinktem Blech bestehen und alle mit Schrauben verbunden sind. Der Lackierprozess aller Metallteile unseres Containers erfolgt mit dem Ofenlacksystem der Automobiltechnik. Ebenfalls werden 100-mm-Sandwichpaneelsysteme im Containerdachsystem verwendet. Mit einer Wandstärke von 50 mm und einem PVC-Tür- und Fenstersystem bieten BNS-Produkte eine Energieeinsparung von bis zu 60 % im Vergleich zu ihren Pendants. PVC-Mineflo wird auf Beton auf dem Boden verwendet. Innentrenntüren werden aus MDF-Material hergestellt.
Sofern es am Boden befestigt ist, widersteht es einem Wind, der mit einer Geschwindigkeit von 80 km / h bläst. Bei den kombinierten Containerkonstruktionen sollte die Windgeschwindigkeit in der zu ermittelnden Region berücksichtigt werden.
Unter Berücksichtigung der allgemeinen Nutzungsbedingungen besteht außer den Dichtstoffen der Türen und Fenster kein Wartungsbedarf.
Unsere Container der neuen Generation bieten mit den verwendeten Wandpaneelen und dem 100 mm Dach-Sandwichpaneel eine hohe Wärme- und Schalldämmung. Somit hat man einen höheren Isolierwert als andere Container und spart bis zu 60 % mehr Energie.
Eine der vielen Modell- und Größennormen, die unter Berücksichtigung der Bedürfnisse unserer Kunden und europäischen Normen entwickelt wurden, sind für jegliche Zwecke nutzbar. Wir legen großen Wert auf Qualität und beabsichtigen somit eine lange Lebensdauer bei jeglichem Wetter und Wind.
Der Bereich, auf dem der Container aufgestellt wird, sollte auf eine Gerade liegen und ein Betonboden von 10 cm Dicke sollte entsprechend den Containerabmessungen hergestellt werden. Je nach Größe des von Ihnen gekauften Containers ist es angebracht, an den Seiten genügend Platz für die Bodenbefestigung zu lassen. Mit Ausnahme der in der Bedienungsanleitung des Containers angegebenen Formen und Materialien sollte dieser nicht auf Materialien platziert werden, die keine glatte und feste Infrastruktur bilden, wie z. B. Holzbretter.
Es ist unbedingt erforderlich, das Produkt gemäß den allgemeinen Nutzungsbedingungen zu verwenden, die in der mit dem Container gelieferten Bedienungsanleitung und auch in unserem Vertrag enthalten sind. Unter diesen Bedingungen beträgt die Gewährleistungsfrist gegen Herstellungs- und Montagefehler 2 Jahre.
Unsere Container verfügen über eine hohe Wärmedämmung. Mit Klimaanlagen und Elektroheizungen lässt sich problemlos heizen oder kühlen.
Unsere Container können entsprechend den Abmessungen der Container mit nur einem LKW transportiert werden. Mit dem implementierten Flatpack-System ist es möglich, mehrere Container mit dem gleichen Transportfahrzeug zu transportieren. 10 Leervolumencontainer können auf einem LKW als Flatpack mit den Maßen 2,4m x 6m transportiert werden.
